Studie křížového suportu soustruhu Schaublin 102, kterého momentálně čeká  GO, ve volných chvílích jsem tento soustruh jako většinu mých projektů překreslil do 3D. Křížový suport byl zpracován v měřítku 1:1 s veškerými myslitelnými detaily včetně jemného gravírování stupnice nonia v hloubce 0,2 mm.

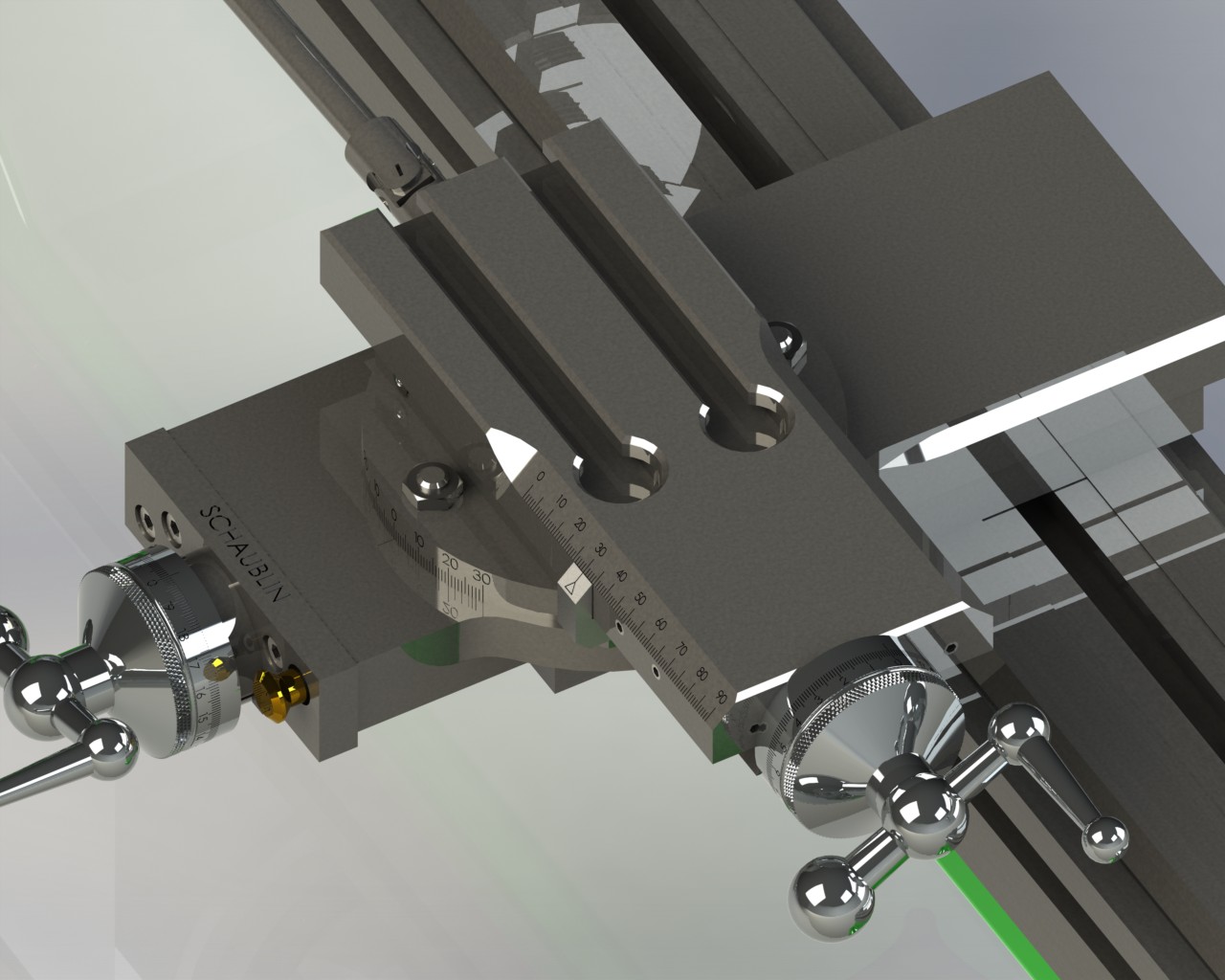

křížový suport soustruhu Schaublin 102

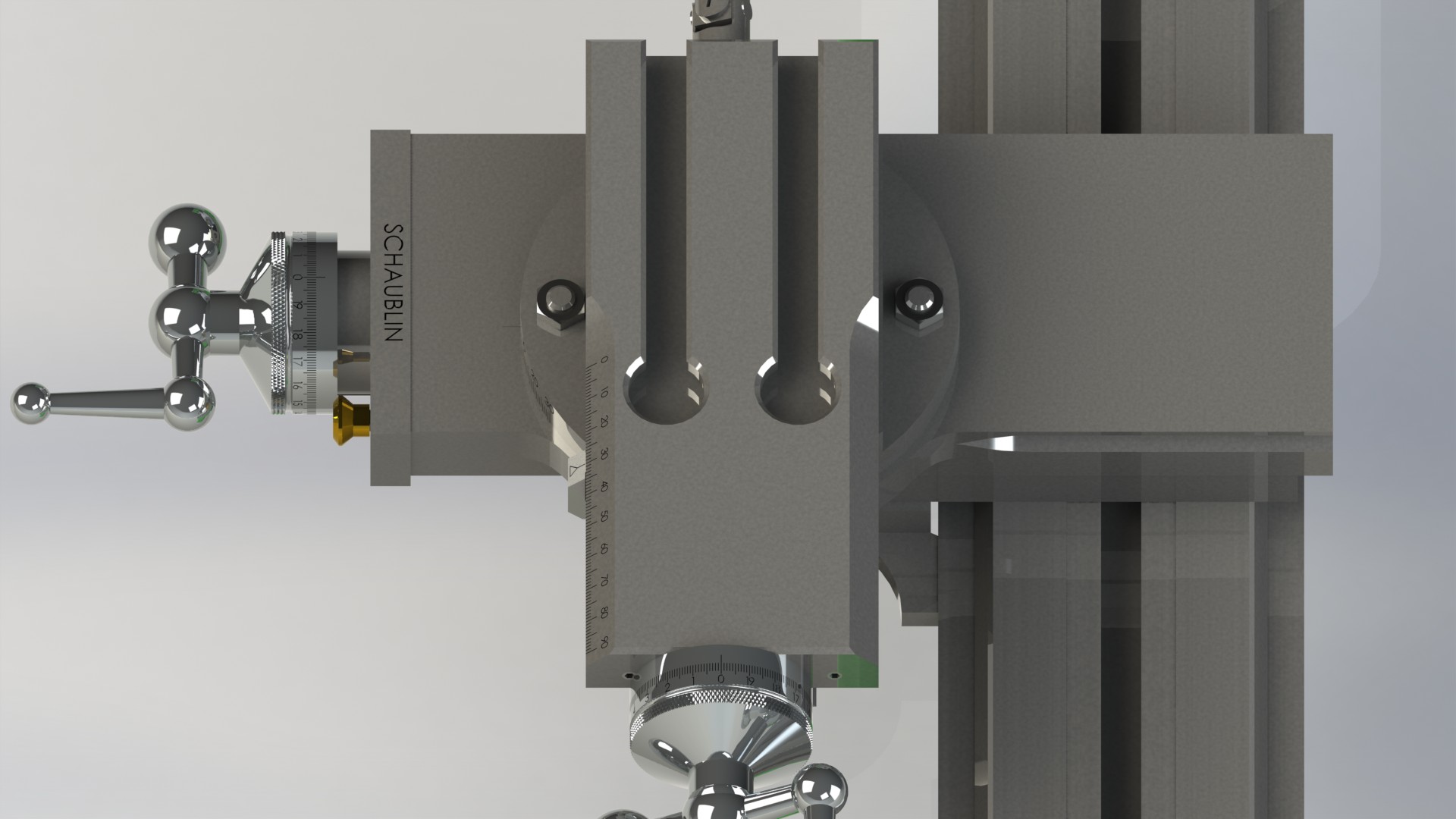

křížový suport Schaublin 102 vrchní pohled



detail přední části



detail nonia

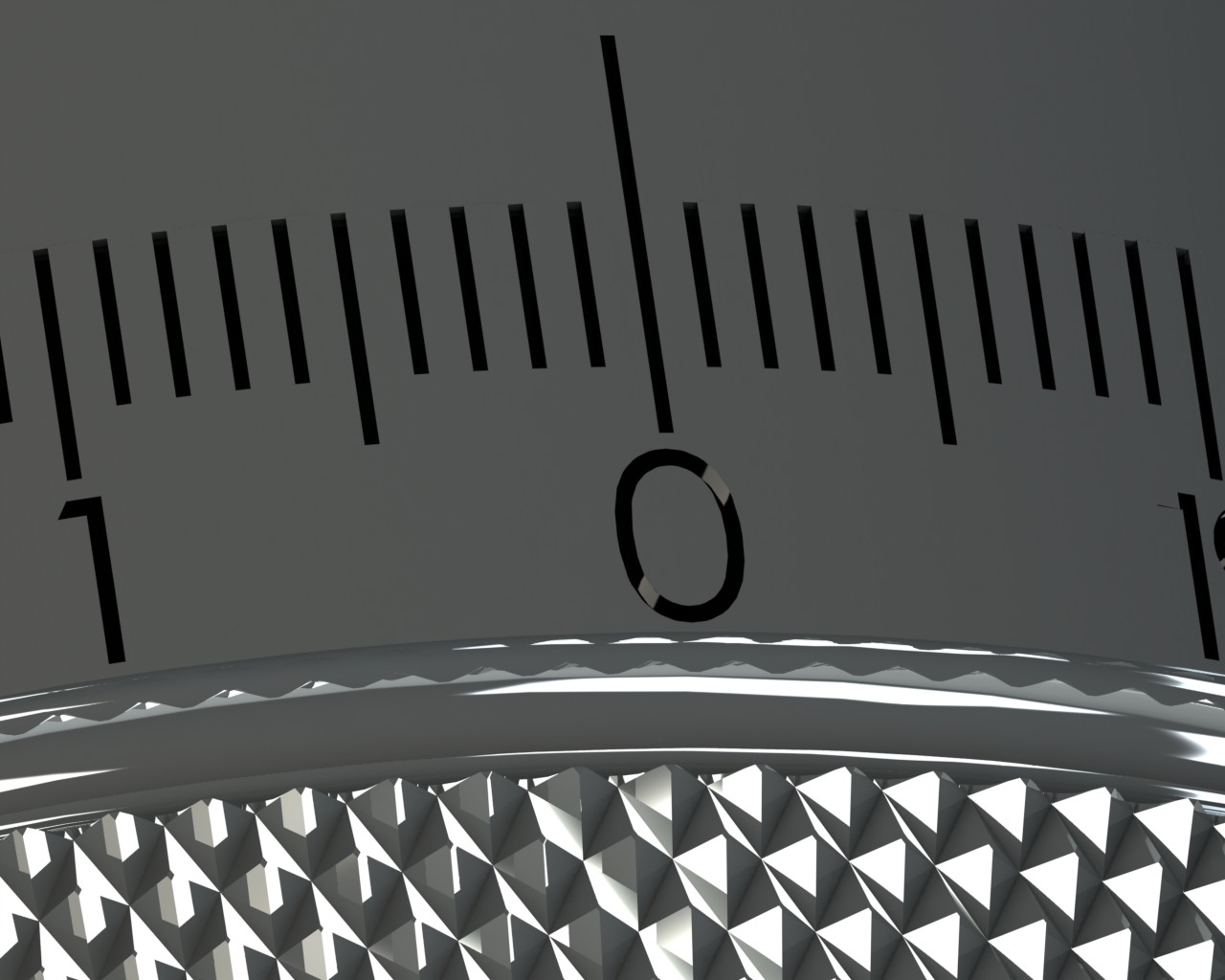

gravírování a rádlování



boční pohled na křížový suport
